Sélectionnez les composants pour ventilation adaptés à votre projet
Clapets de ventilation, fenêtres à lamelles et protections contre les intempéries
Découvrez nos différentes solutions Utilisez l’outil de sélection pour accéder à la solution adaptée à votre projet
Filtre

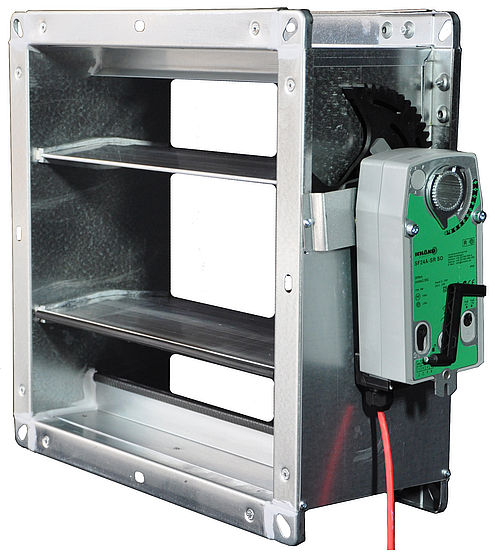

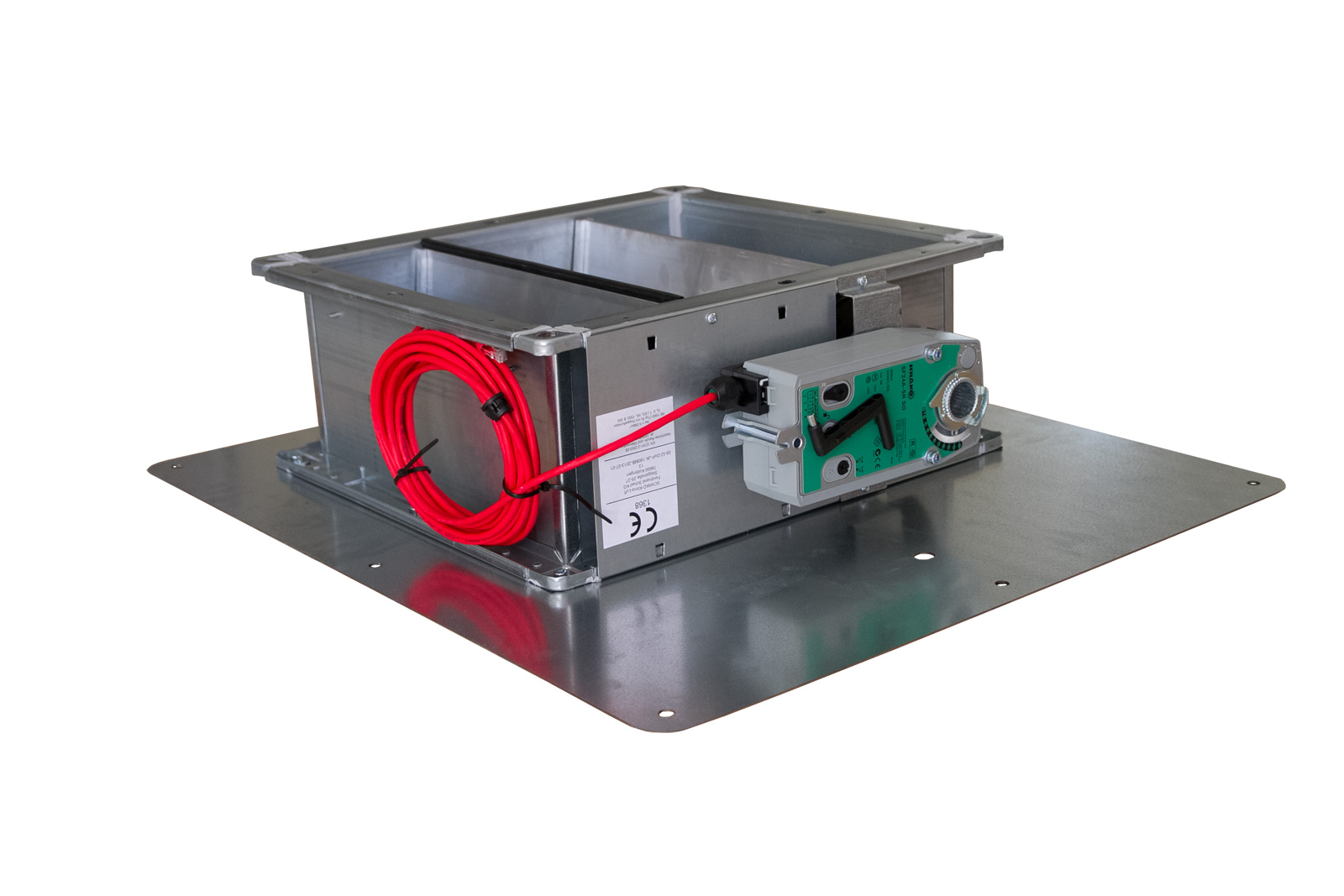

JK-180 HV - Clapet de ventilation avec moteur à ressort de rappel
| Type | JK-180 HV |
|---|---|
| Ailette à corps creux | Aluminium |
| Joint | Profilé en caoutchouc EPDM |
| Matériau | Profilé d’aluminium, rigide |
| Epaisseur | 1,5 mm |
| Type | Moteur à ressort de rappel |
|---|---|
| Alimentation | 24 VAC/DC |
| Couple | 20 Nm |
| Sécurité fonctionnelle | 11.000 cycles (certification EN) |
| Durée de vie | 60.000 manoeuvres de sécurité (indication fabricant) |
| Temps de fermeture | Fermeture via le moteur ≤150 sec. / Ouverture via ressort de rappel ≤20 sec. |
| Niveau sonore | Fermeture via le moteur ≤40 dB Ouverture via ressort de rappel ≤62 dB |
| Dénomination selon l’ouverture du clapet (mm) BxH | 360x360 | 470x360 | 530x530 | 700x700 | 860x860 | 1030x1030 | 1200x1200 |
|---|---|---|---|---|---|---|---|
| Surface nette de ventilation (m2) | 0,10 | 0,13 | 0,23 | 0,41 | 0,62 | 0,90 | 1,22 |
| Réservation conseillée à prévoir (mm) B1xH1 | 590x450 | 750x450 | 760x620 | 930x790 | 1090x950 | 1260x1120 | 1430x1290 |
| Dimensions tôle de montage (mm) B2xH2 | 740x600 | 850x600 | 910x770 | 1080x940 | 1240x1100 | 1410x1270 | 1580x1440 |
| Numéro d’article | 01.723.00 | 01.723.50 | 01.726.00 | 01.725.00 | 01.727.00 | 01.728.00 | 01.729.00 |
Téléchargez les documents nécessaires pour votre planification ici.
Modèles 3D
- Name
-
Modèle 3D JK-180 HV 360x360
- Description
- DWG (144,12 kB)
- Name
-
Modèle 3D JK-180 HV 470x360
- Description
- DWG (127,77 kB)
- Name
-
Modèle 3D JK-180 HV 530x530
- Description
- DWG (144,71 kB)
- Name
-
Modèle 3D JK-180 HV 700x700
- Description
- DWG (145,06 kB)
- Name
-
Modèle 3D JK-180 HV 860x860
- Description
- DWG (146,21 kB)
- Name
-
Modèle 3D JK-180 HV 1030x1030
- Description
- DWG (144,64 kB)
- Name
-
Modèle 3D JK-180 HV 1200x1200
- Description
- DWG (147,24 kB)
Schéma technique 2D

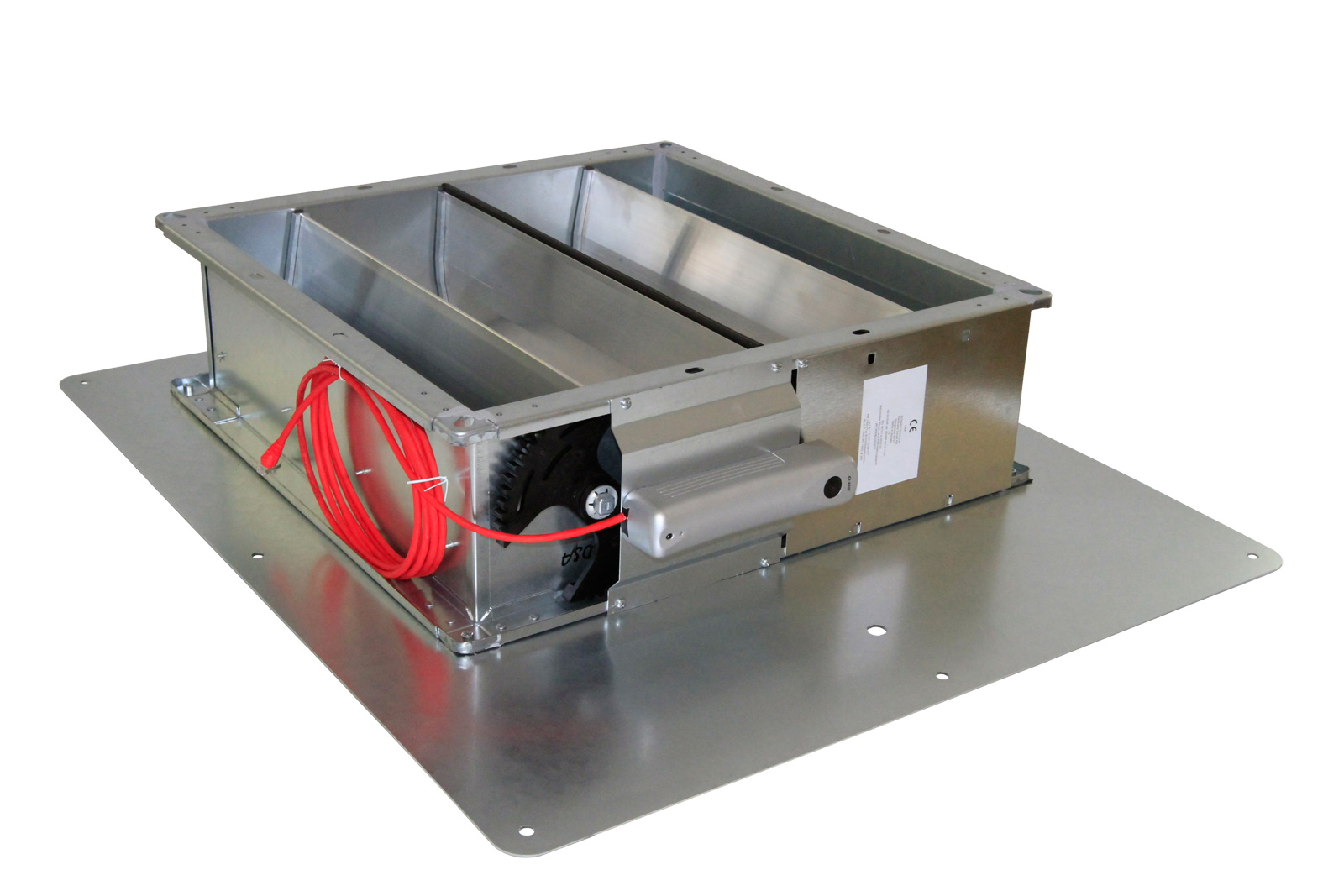

JK-180 HV-dB - Clapet de ventilation avec moteur à courant continu
- Montage à fleur
- Combinaison possible avec un lanterneau en toiture
- Montage et accès au moteur faciles
- Ailettes à corps creux en profilé d’aluminium, aérodynamiques et résistant à la torsion
- Tôle de montage inclue
- Moteur à courant continu silencieux
- Uniquement en combinaison avec le système BlueKit
- Modèles sur-mesure disponibles sur demande
| Type | JK-180 HV-dB |
|---|---|
| Ailette à corps creux | Aluminium |
| Joint | Profilé en caoutchouc EPDM |
| Matériau | Profilé d’aluminium, rigide |
| Epaisseur | 1,5 mm |
| Type | Moteur à courant continu |
|---|---|
| Alimentation | 24 VAC/DC |
| Couple | 10 Nm |
| Sécurité fonctionnelle | 11.000 cycles (certification EN) |
| Temps d'ouverture/fermeture | ≤4 sec. |
| Niveau sonore | ≤25 dB |
| Dénomination selon l’ouverture du clapet (mm) BxH | 360x360 | 530x530 | 700x700 | 860x860 |
|---|---|---|---|---|
| Surface nette de ventilation (m2) | 0,10 | 0,23 | 0,41 | 0,62 |
| Réservation conseillée à prévoir (mm) B1xH1 | 590x450 | 760x620 | 930x790 | 1090x950 |
| Réservation minimale à prévoir (mm) B1xH1** | 500x450 | 670x620 | 840x790 | 1000x950 |
| Dimensions tôle de montage (mm) B2xH2 | 740x600 | 910x770 | 1080x940 | 1240x1100 |
| Numéro d’article | 01.723.99 | 01.726.99 | 01.725.99 | 01.727.99 |
Téléchargez les documents nécessaires pour votre planification ici.
Modèles 3D
- Name
-
Modèle 3D JK-180 HV 360x360
- Description
- DWG (144,12 kB)
- Name
-
Modèle 3D JK-180 HV - 470x360 mm
- Description
- DWG (127,77 kB)
- Name
-
Modèle 3D JK-180 HV 530x530
- Description
- DWG (144,71 kB)
- Name
-
Modèle 3D JK-180 HV 700x700
- Description
- DWG (145,06 kB)
- Name
-
Modèle 3D JK-180 HV 860x860
- Description
- DWG (146,21 kB)
Schéma technique 2D

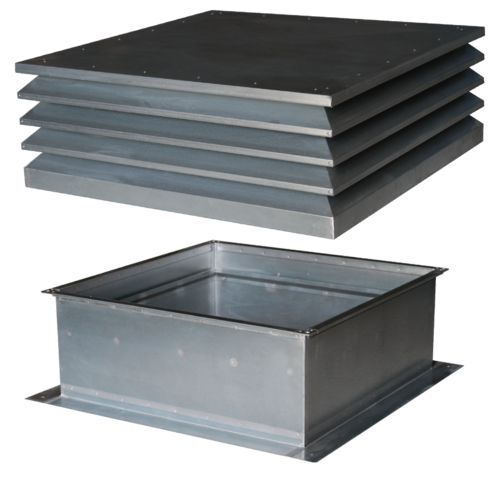

HVL-S - Lanterneau en acier galvanisé
- Intégration à l’isolation thermique
- Protection contre les intempéries
- Idéal par manque de place : les dimensions du couvercle correspondent aux dimensions du socle
- Goulotte à condensat
- Grille anti-volatile dans le couvercle
- Lanterneau en acier galvanisé
- Modèles sur-mesure disponibles sur demande
- Allongement du socle possible
| Type | HVL-S |
|---|---|
| Matériau | Acier galvanisé (Ref. ...-S) |
| Epaisseur du socle | Structure de base - 1,2 mm Contre-cadre - 2 mm |
| Epaisseur du couvercle | Structure intérieure - 2 mm Tôle extérieure - 1,2 mm |
| Finition | Socle - soudure par points Couvercle - rivetage |
| Dénomination selon l’ouverture du clapet (mm) BxH | 360x360 | 470x360 | 530x530 | 700x700 | 860x860 | 1030x1030 | 1200x1200 |
|---|---|---|---|---|---|---|---|
| Surface nette de ventilation (m2) | 0,10 | 0,13 | 0,23 | 0,41 | 0,62 | 0,90 | 1,22 |
| Réservation conseillée à prévoir (mm) B1xH1 | 590x450 | 700x450 | 760x620 | 930x790 | 1090x950 | 1260x1120 | 1430x1290 |
| Réservation minimale à prévoir (mm) B1xH1** | 530x450 | 640x450 | 700x620 | 870x790 | 1030x950 | 1200x1120 | 1370x1290 |
| Dimensions du couvercle B3xH3 | 690x550 | 800x550 | 860x720 | 1030x890 | 1190x1050 | 1360x1220 | 1530x1390 |
| Hauteur du socle (mm) L1** | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
| Hauteur du couvercle (mm) L2 | 320 | 320 | 320 | 320 | 385 | 450 | 515 |
| Hauteur totale du lanterneau (mm) L3 | 770 | 770 | 770 | 770 | 835 | 900 | 965 |
| Numéro d’article HVL-S | 01.742.10 | 01.742.50 | 01.743.10 | 01.744.10 | 01.745.10 | 01.746.10 | 01.747.10 |
Téléchargez les documents nécessaires pour votre planification ici.
Modèles 3D 360x360
- Name
-
Modèle 3D - Socle du lanterneau 360x360.ifc
- Description
- IFC (108,19 kB)
- Name
-
Modèle 3D - Socle du lanterneau 360x360.rfa
- Description
- RFA (319,49 kB)
- Name
-
Modèle 3D - Lanterneau à lamelles 360x360.ifc
- Description
- IFC (465,92 kB)
- Name
-
Modèle 3D - Lanterneau à lamelles 360x360.rfa
- Description
- RFA (471,04 kB)
Modèles 3D 470x360
- Name
-
Modèle 3D - Socle du lanterneau 470x360.ifc
- Description
- IFC (108,17 kB)
- Name
-
Modèle 3D - Socle du lanterneau 470x360.rfa
- Description
- RFA (319,49 kB)
- Name
-
Modèle 3D - Lanterneau à lamelles 470x360.ifc
- Description
- IFC (467,35 kB)
- Name
-
Modèle 3D - Lanterneau à lamelles 470x360.rfa
- Description
- RFA (475,14 kB)
Modèles 3D 530x530
- Name
-
Modèle 3D - Socle du lanterneau 530x530.ifc
- Description
- IFC (108,23 kB)
- Name
-
Modèle 3D - Socle du lanterneau 530x530.rfa
- Description
- RFA (319,49 kB)
- Name
-
Modèle 3D - Lanterneau à lamelles 530x530.ifc
- Description
- IFC (466,94 kB)
- Name
-
Modèle 3D - Lanterneau à lamelles 530x530.rfa
- Description
- RFA (471,04 kB)
Modèles 3D 700x700
- Name
-
Modèle 3D - Socle du lanterneau 700x700.ifc
- Description
- IFC (108,18 kB)
- Name
-
Modèle 3D - Socle du lanterneau 700x700.rfa
- Description
- RFA (319,49 kB)
- Name
-
Modèle 3D - Lanterneau à lamelles 700x700.ifc
- Description
- IFC (467,97 kB)
- Name
-
Modèle 3D - Lanterneau à lamelles 700x700.rfa
- Description
- RFA (475,14 kB)
Modèles 3D 860x860
- Name
-
Modèle 3D - Socle du lanterneau 860x860.ifc
- Description
- IFC (108,22 kB)
- Name
-
Modèle 3D - Socle du lanterneau 860x860.rfa
- Description
- RFA (319,49 kB)
- Name
-
Modèle 3D - Lanterneau à lamelles 860x860.ifc
- Description
- IFC (557,41 kB)
- Name
-
Modèle 3D - Lanterneau à lamelles 860x860.rfa
- Description
- RFA (507,90 kB)
Modèles 3D 1030x1030
- Name
-
Modèle 3D - Socle du lanterneau 1030x1030.ifc
- Description
- IFC (108,28 kB)
- Name
-
Modèle 3D - Socle du lanterneau 1030x1030.rfa
- Description
- RFA (319,49 kB)
- Name
-
Modèle 3D - Lanterneau à lamelles 1030x1030.ifc
- Description
- IFC (643,82 kB)
- Name
-
Modèle 3D - Lanterneau à lamelles 1030x1030.rfa
- Description
- RFA (540,67 kB)
Modèles 3D 1200x1200
- Name
-
Modèle 3D - Socle du lanterneau 1200x1200.ifc
- Description
- IFC (108,44 kB)
- Name
-
Modèle 3D - Socle du lanterneau 1200x1200.rfa
- Description
- RFA (319,49 kB)
- Name
-
Modèle 3D - Lanterneau à lamelles 1200x1200.ifc
- Description
- IFC (762,31 kB)
- Name
-
Modèle 3D - Lanterneau à lamelles 1200x1200.rfa
- Description
- RFA (573,44 kB)
Schéma technique 2D

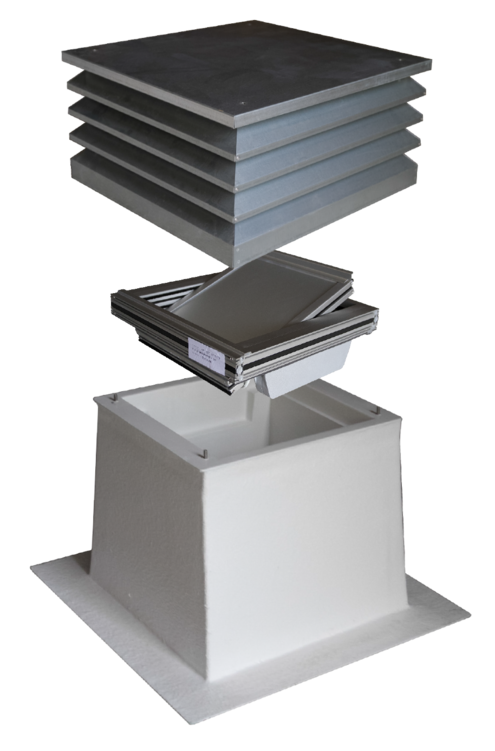

TF (Thermo Flap) - Lanterneau isolé
- Intégration dans l'isolation thermique
- Protection contre les intempéries
- Solution prête à l'emploi
- Ventilation et désenfumage assurés sur les 4 côtés indépendamment de la direction du vent
- Socle en fibre de verre isolé empêchant la formation de condensat
- Moustiquaire intégré dans le couvercle
- Excellent coefficient de transmission thermique: 0,41 - 0,55 W/m2k
- Uniquement en combinaison avec le système BlueKit
| Type | TF |
|---|---|
| Fenêtre à lamelles | 1,5 mm aluminium des deux côtés 25 mm isolation intérieure en mousse de polyuréthane |
| Socle | 2,5 mm fibre de verre des deux côtés, Mousse isolante intérieure - épaisseur 60 mm |
| Couvercle à ventelles | 0,8 mm acier galvanisé |
| Type | Moteur - Fenêtre à lamelles |
|---|---|
| Alimentation | 24 VDC |
| Couple | 10 Nm |
| Sécurité fonctionnelle | 11.000 cycles |
| Temps d'ouverture/fermeture | ≤4 sec. |
| Niveau sonore | ≤25 dB |
| Désignation de l'article | BK-TF 450 | BK-TF 450 LONG | BK-TF 600 | BK-TF 800 |
|---|---|---|---|---|
| Surface nette de ventilation (m2) | 0,10 | 0,10 | 0,20 | 0,39 |
| Largeur du socle (mm) B1xH1 | 810x810 | 810x810 | 960x960 | 1160x1160 |
| Ouverture maximale | 450x450 | 470x470 | 600x600 | 800x800 |
| Dimensions du couvercle (mm) B2xH2 | 595x630 | 595x630 | 745x780 | 950x985 |
| Hauteur du socle (mm) L1 | 500 | 750 | 500 | 500 |
| Hauteur du couvercle (mm) L2 | 332 | 332 | 332 | 385 |
| Hauteur totale (mm) L3 | 789 | 1039 | 789 | 842 |
| Coefficient Uw (W/m2K) | 0,41 | 0,41 à partir de 25cm d'isolation du toit | 0,46 | 0,55 |
| Nombre de lamelles | 1 | 1 | 2 | 3 |
| Poids (kg) | 39 | 42 | 54 | 69 |
| Numéro d’article | 01.960.00 | 01.960.75 | 01.961.00 | 01.962.00 |
Téléchargez les documents nécessaires pour votre planification ici.
Modèles 3D
Schéma technique 2D

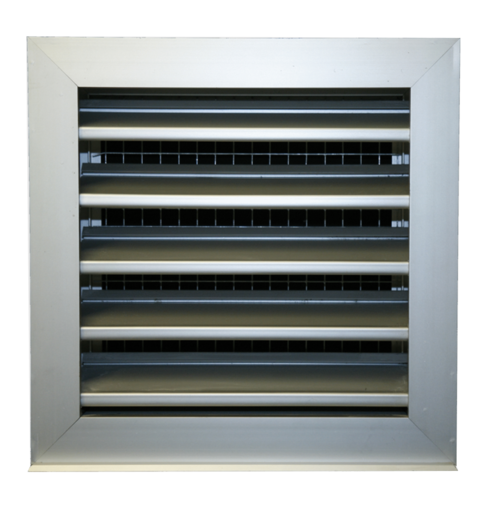

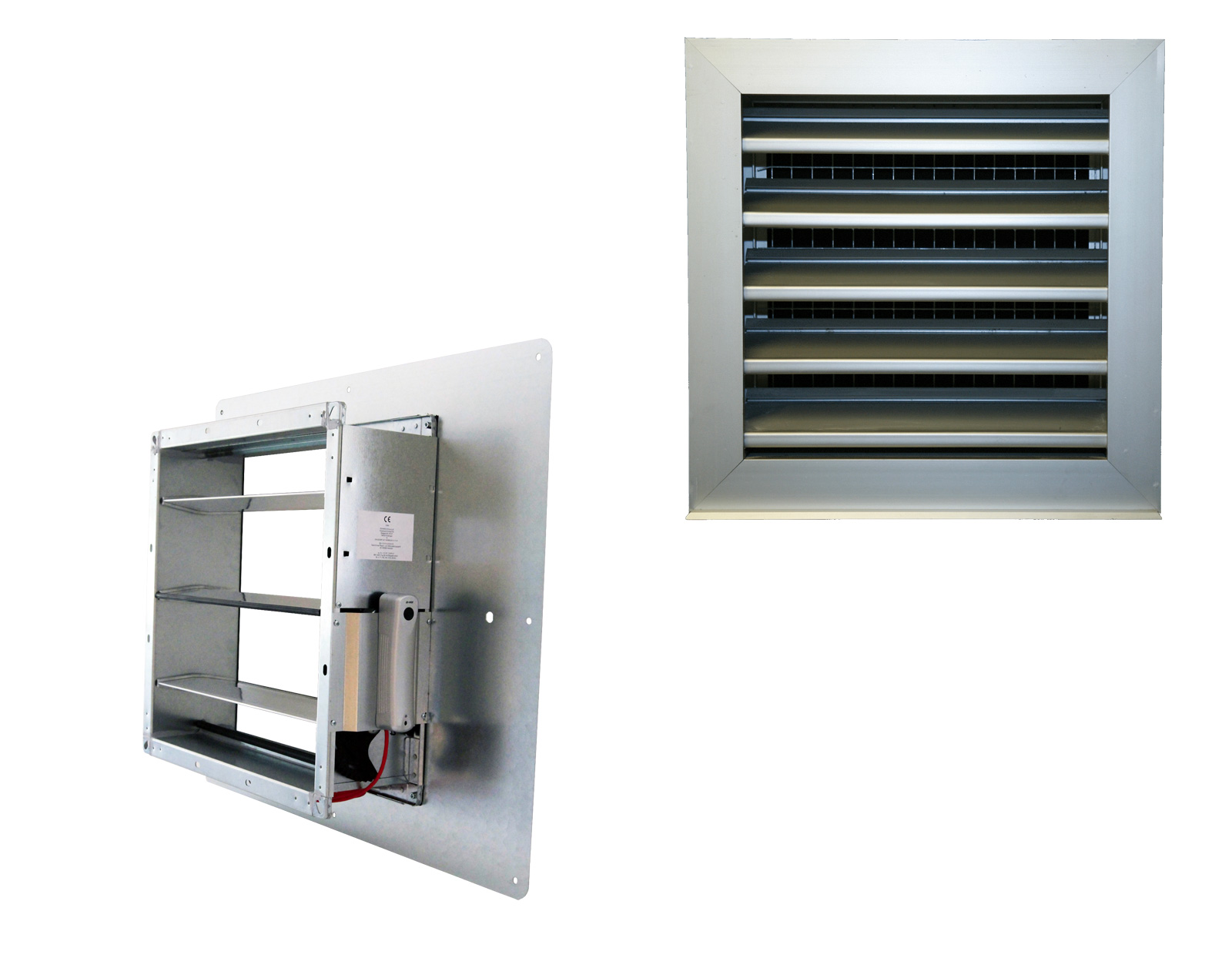

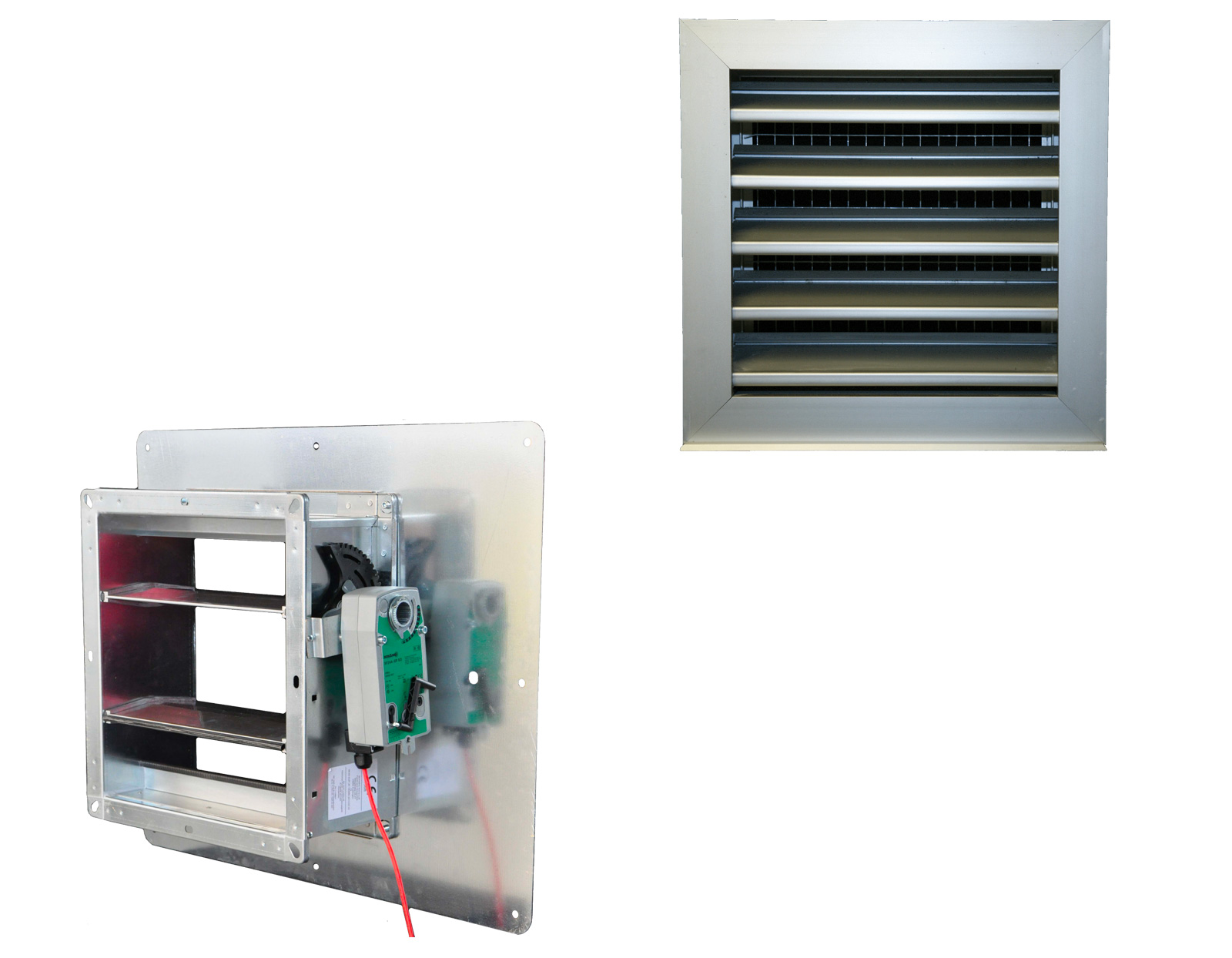

ALAS - Grille pare-pluie pour façade
- Montage à fleur (cf. caractéristiques JK-180 HV)
- Intégration à l’isolation thermique
- Grille de ventilation ALAS avec ailettes fixes protégeant des intempéries
- Treillis en acier intégré contre l’intrusion d’oiseaux
- Montage facile depuis la gaine ou la salle de machines
- Pattes de fixation pour le montage dans la réservation
- Modèles sur-mesure disponibles sur demande
| Type | JK-180 HV-ALAS |
|---|---|
| Ailettes | Acier galvanisé |
| Treillis anti-volatile | Acier galvanisé |
| Cadre | Tôle en acier galvanisé |
| Dénomination selon l’ouverture du clapet (mm) BxH | 360x360 | 530x530 | 700x700 | 860x860 | 1030x1030 | 1200x1200 |
|---|---|---|---|---|---|---|
| Surface nette de ventilation (m2) | 0,10 | 0,23 | 0,38 | 0,56 | 0,77 | 1,03 |
| Réservation conseillée à prévoir (mm) B1xH1 | 590x450 | 760x620 | 930x790 | 1090x950 | 1260x1120 | 1430x1290 |
| Dimensions tôle de montage (mm) B2xH2 | 740x600 | 910x770 | 1080x940 | 1240x1100 | 1410x1270 | 1580x1440 |
| Numéro d’article | 01.818.00 | 01.819.00 | 01.820.00 | 01.821.00 | 01.822.00 | 01.823.00 |
Téléchargez les documents nécessaires pour votre planification ici.
Schémas techniques 2D
Modèles 3D - 360x360
Modèles 3D - 470x360
Modèles 3D - 530x530
Modèles 3D - 700x700
Modèles 3D - 860x860
Modèles 3D - 1030x1030
Modèles 3D - 1200x1200

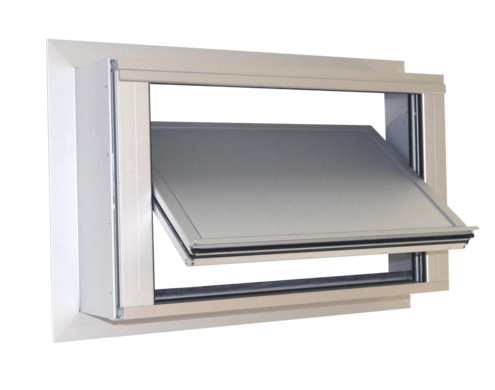

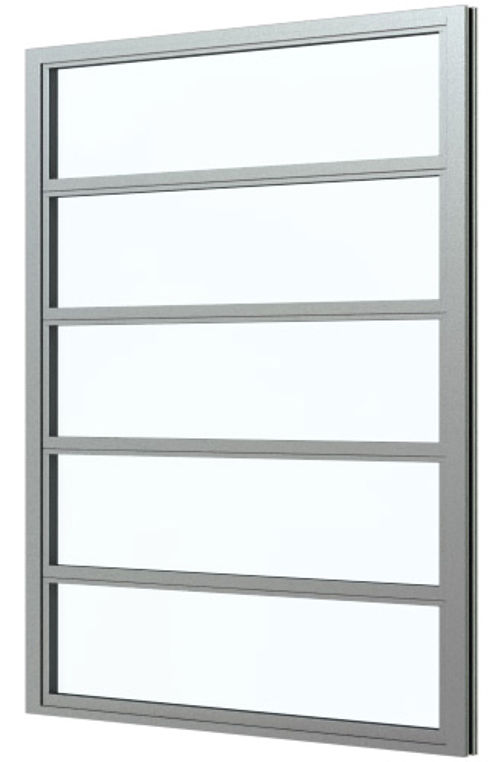

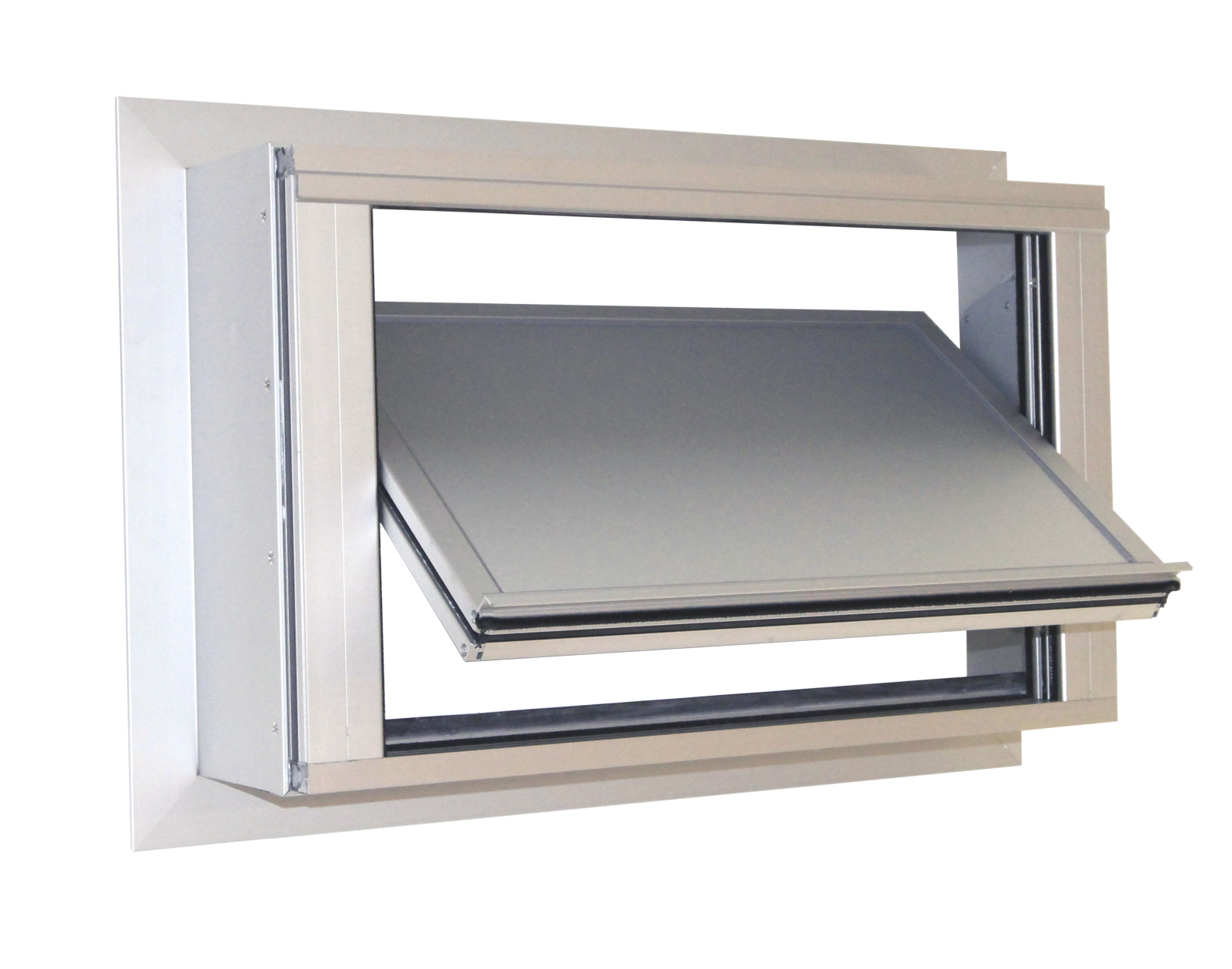

S9-iVt-05 LF-MR – Fenêtre à lamelles avec moteur et cadre de montage pour façade
- Montage à fleur
- Intégration à l’isolation thermique
- Très bonne performance thermique : coefficient de transmission thermique très faible (coef. Uw)
- Ventilation, étanchéité et protection contre la chaleur
- Panneau sandwich
- Bonne isolation acoustique
- Moteur à courant continu silencieux
- Aspect neutre pour une intégration adéquate dans la façade
- Montage par l'intérieur
- Modèles sur-mesure disponibles sur demande
| Type | S9-iVt-05 LF-MR |
|---|---|
| Lamelles | Profilé d’aluminium à rupture thermique |
| Matériau | Paneau sandwich |
| Type | Moteur à courant continu |
|---|---|
| Alimentation | 24 VDC |
| Couple | 0,3 Nm ... 4,5 Nm |
| Sécurité fonctionnelle | 11.000 cycles (certification EN) |
| Temps d'ouverture/fermeture | ≤10 sec. |
| Niveau sonore | ≤32 dB |
| Dénomination selon les dimensions BxH | 420x420 | 630x390 | 570x570 | 775x775 |
|---|---|---|---|---|
| Surface nette de ventilation (m2) | 0,10 | 0,15 | 0,20 | 0,39 |
| Réservation conseillée à prévoir (mm) B1xH1(mm) B1xH1 | 450x450 | 660x420 | 600x600 | 805x805 |
| Coefficient Uw (W/m2K) | 2,5 | 2,3 | 2,3 | 2,1 |
| Nombre de lamelles | 1 | 1 | 2 | 3 |
| Numéro d’article | 01.950.00 | 01.951.00 | 01.95200 | 01.953.00 |
Téléchargez les documents nécessaires pour votre planification ici.
Modèles 3D
Schéma technique 2D
Technische schema 2D
Tairmo-LF-MR – Fenêtre à lamelles avec moteur et cadre de montage pour façade
- Montage à fleur
- Intégration à l’isolation thermique du bâtiment
- Très bonne performance thermique : coefficient de transmission thermique très faible (coef. Uw)
- Aération, étanchéité et protection contre la chaleur
- Triple vitrage isolant
- Bonne isolation acoustique
- Aspect neutre pour une intégration adéquate dans la façade
- Montage par l'intérieur
- Modèles sur-mesure disponibles sur demande
| Type | Tairmo-LF-MR |
|---|---|
| Lamelles | Profilé d’aluminium à rupture thermique |
| Matériau | Triple vitrage isolant |
| Type | Moteur à courant continu |
|---|---|
| Alimentation | 24 VDC |
| Couple | 0,3 Nm ... 4,5 Nm |
| Sécurité fonctionnelle | 11.000 cycles (certification EN) |
| Temps d'ouverture/fermeture | ≤10 sec. |
| Niveau sonore | ≤32 dB |
| Dénomination selon les dimensions BxH | 800x350 | 590x505 | 740x505 | 815x815 |
|---|---|---|---|---|
| Surface nette de ventilation (m2) | 0,11 | 0,15 | 0,20 | 0,40 |
| Réservation conseillée à prévoir (mm) B1xH1(mm) B1xH1 | 830x380 | 620x535 | 770x535 | 845x845 |
| Coefficient Uw (W/m2K) | 1,9 | 1,8 | 1,7 | 1,6 |
| Nombre de lamelles | 1 | 1 | 1 | 2 |
| Numéro d’article | 01.956.00 | 01.957.00 | 01.958.00 | 01.959.00 |
Téléchargez les documents nécessaires pour votre planification ici.
Schéma technique 2D
Technische Schema 2D
JK-190 - Clapet de ventilation avec moteur à ressort de rappel - montage en applique
- Solution pour montage en applique - non intégrée
- Idéal lorsque l'ouverture disponible n'est pas supérieure à la surface de ventilation requise
- La profondeur du cadre permet d’atteindre une plus grande surface de ventilation (mouvement libre des lamelles et augmentation du flux d’air entre les lamelles)
- S’adapte à toutes les ouvertures de ventilation
- Montage du clapet et entretien du moteur faciles
- Ailettes à corps creux en profilé d’aluminium, aérodynamiques et résistant à la torsion
- Montage dans un angle possible grâce à une cornière de montage spécifique (vendue en accessoire)
- Fonctionnement à sécurité positive en cas de panne de courant grâce au moteur à ressort de rappel
- Modèles sur-mesure disponibles sur demande
| Type | JK-190 |
|---|---|
| Ailette à corps creux | Aluminium |
| Joint | Profilé en caoutchouc EPDM |
| Matériau | Profilé d’aluminium, rigide |
| Epaisseur | 1,5 mm |
| Type | Moteur à ressort de rappel |
|---|---|
| Alimentation | 24 VAC/DC |
| Couple | 20 Nm |
| Sécurité fonctionnelle | 11.000 cycles (certification EN) |
| Durée de vie | 60.000 manoeuvres de sécurité (indication fabricant) |
| Temps d'ouverture/fermeture | Ouverture via ressort de rappel ≤20 sec. Fermeture via le moteur ≤150 sec. |
| Niveau sonore | Ouverture via ressort de rappel ≤62 dB Fermeture via le moteur ≤40 dB |
| Dénomination selon l’ouverture du clapet (mm) H/B | 360 | 530 | 700 | 860 | 1030 | 1200 |
|---|---|---|---|---|---|---|
| 360 | 0,10 | 0,15 | 0,20 | 0,25 | 0,30 | 0,35 |
| 530 | 0,16 | 0,23 | 0,30 | 0,37 | 0,45 | 0,52 |
| 700 | 0,21 | 0,31 | 0,41 | 0,50 | 0,60 | 0,70 |
| 860 | 0,26 | 0,38 | 0,51 | 0,62 | 0,75 | 0,87 |
| 1030 | 0,31 | 0,46 | 0,61 | 0,75 | 0,90 | 1,04 |
| 1200 | 0,37 | 0,54 | 0,71 | 0,87 | 1,05 | 1,22 |
Téléchargez les documents nécessaires pour votre planification ici.
Modèles 3D 530x530
- Name
-
Modèle 3D JK-190 HV 530x530 - sans cornière de montage
- Description
- DWG (134,01 kB)
- Name
-
Modèle 3D JK-190 HV 530x530 - avec cornière de montage pour installation dans un angle (cornière à gauche du moteur)
- Description
- DWG (168,87 kB)
- Name
-
Modèle 3D JK-190 HV 530x530 - avec cornière de montage pour installation dans un angle (cornière à droite du moteur)
- Description
- DWG (166,16 kB)
Modèles 3D 700x700
- Name
-
Modèle 3D JK-190 HV 700x700 - sans cornière de montage
- Description
- DWG (136,22 kB)
- Name
-
Modèle 3D JK-190 HV 700x700 - avec cornière de montage pour installation dans un angle (cornière à gauche du moteur)
- Description
- DWG (167,82 kB)
- Name
-
Modèle 3D JK-190 HV 700x700 - avec cornière de montage pour installation dans un angle (cornière à droite du moteur)
- Description
- DWG (167,15 kB)
Modèles 3D 860x860
- Name
-
Modèle 3D JK-190 HV 860x860 - sans cornière de montage
- Description
- DWG (139,01 kB)
- Name
-
Modèle 3D JK-190 HV 860x860 - avec cornière de montage pour installation dans un angle (cornière à gauche du moteur)
- Description
- DWG (169,10 kB)
- Name
-
Modèle 3D JK-190 HV 860x860 - avec cornière de montage pour installation dans un angle (cornière à droite du moteur)
- Description
- DWG (168,59 kB)
Modèles 3D 1030x1030
- Name
-
Modèle 3D JK-190 HV 1030x1030 - sans cornière de montage
- Description
- DWG (140,60 kB)
- Name
-
Modèle 3D JK-190 HV 1030x1030 - avec cornière de montage pour installation dans un angle (cornière à gauche du moteur)
- Description
- DWG (170,70 kB)
- Name
-
Modèle 3D JK-190 HV 1030x1030 - avec cornière de montage pour installation dans un angle (cornière à droite du moteur)
- Description
- DWG (171,59 kB)
Modèles 3D 1200x1200
- Name
-
Modèle 3D JK-190 HV 1200x1200 - sans cornière de montage
- Description
- DWG (138,91 kB)
- Name
-
Modèle 3D JK-190 HV 1200x1200 - avec cornière de montage pour installation dans un angle (cornière à gauche du moteur)
- Description
- DWG (173,04 kB)
- Name
-
Modèle 3D JK-190 HV 1200x1200 - avec cornière de montage pour installation dans un angle (cornière à droite du moteur)
- Description
- DWG (169,48 kB)
Modèles 3D 360X360
- Name
-
Modèle 3D JK-190 HV 360x360 - sans cornière de montage
- Description
- DWG (133,46 kB)
- Name
-
Modèle 3D JK-190 HV 360x360 - avec cornière de montage pour installation dans un angle (cornière à gauche du moteur)
- Description
- DWG (163,34 kB)
- Name
-
Modèle 3D JK-190 HV 360x360 - avec cornière de montage pour installation dans un angle (cornière à droite du moteur)
- Description
- DWG (163,72 kB)
Schémas techniques 2D

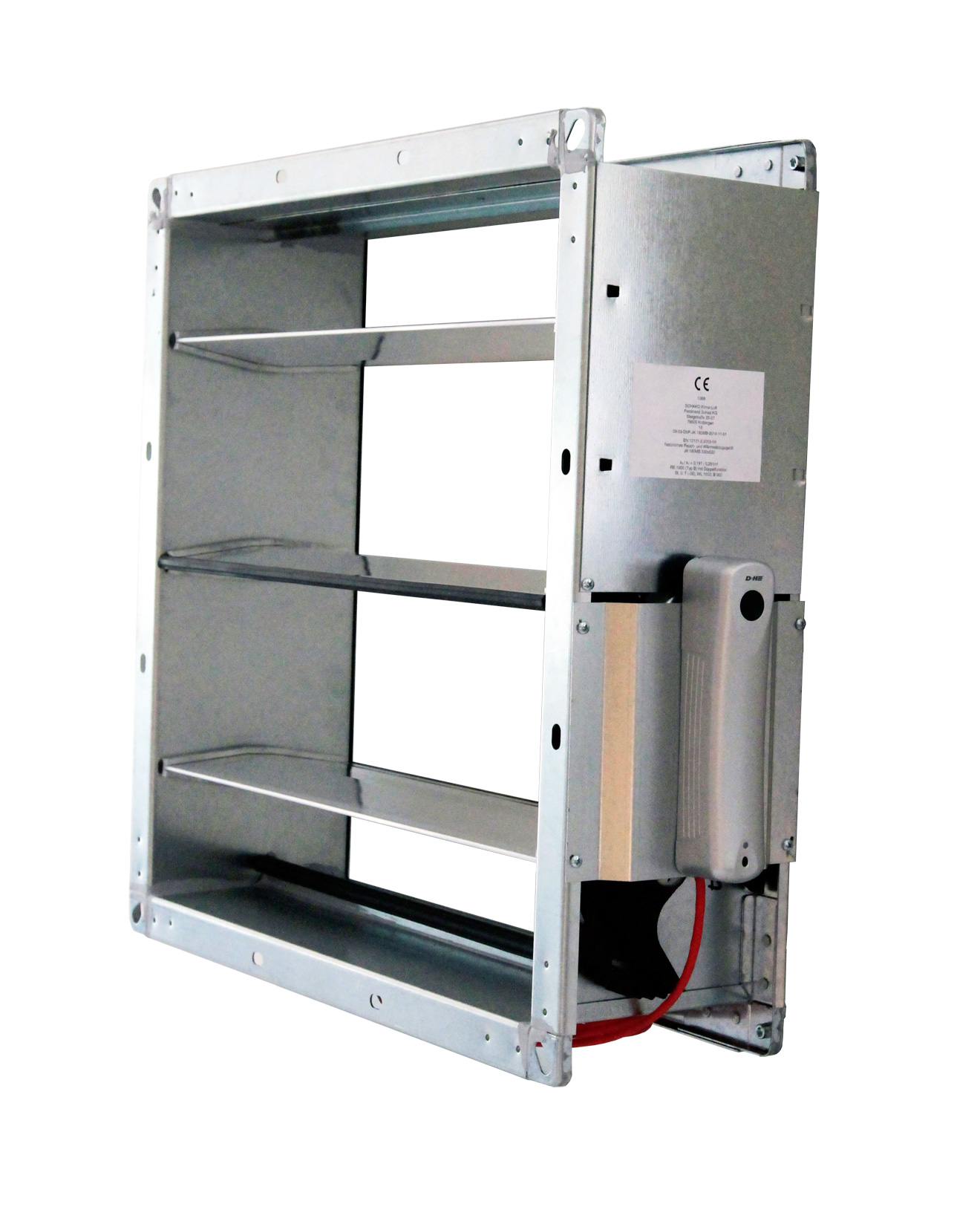

JK-190-dB - Clapet de ventilation à courant continu - montage en applique
- Solution pour montage en applique - non intégrée
- Idéal lorsque l'ouverture disponible n'est pas supérieure à la surface de ventilation requise
- La profondeur du cadre permet d’atteindre une plus grande surface de ventilation (mouvement libre des lamelles et augmentation du flux d’air entre les lamelles)
- S’adapte à toutes les ouvertures de ventilation
- Montage du clapet et entretien du moteur faciles
- Ailettes à corps creux en profilé d’aluminium, aérodynamiques et résistant à la torsion
- Montage dans un angle possible grâce à une cornière de montage spécifique (vendue en accessoire)
- Moteur à courant continu silencieux
- Uniquement en combinaison avec le système BlueKit
- Modèles sur-mesure disponibles sur demande
| Type | JK-190-dB |
|---|---|
| Ailette à corps creux | Aluminium |
| Joint | Profilé en caoutchouc EPDM |
| Matériau | Profilé d’aluminium, rigide |
| Epaisseur | 1,5 mm |
| Type | Moteur à courant continu |
|---|---|
| Alimentation | 24 VAC/DC |
| Couple | 10 Nm |
| Sécurité fonctionnelle | 11.000 cycles (certification EN) |
| Temps d'ouverture/fermeture | ≤4 sec. |
| Niveau sonore | ≤25 dB |
| Dénomination selon l’ouverture du clapet (mm) H/B | 360 | 530 | 700 | 860 |
|---|---|---|---|---|
| 360 | 0,10 | 0,15 | 0,20 | 0,25 |
| 530 | 0,16 | 0,23 | 0,30 | 0,37 |
| 700 | 0,21 | 0,31 | 0,41 | 0,50 |
| 860 | 0,26 | 0,38 | 0,51 | 0,62 |
Téléchargez les documents nécessaires pour votre planification ici.
Modèles 3D 530x530
- Name
-
Modèle 3D JK-190 HV 530x530 - sans cornière de montage
- Description
- DWG (134,01 kB)
- Name
-
Modèle 3D JK-190 HV 530x530 - avec cornière de montage pour installation dans un angle (cornière à gauche du moteur)
- Description
- DWG (168,87 kB)
- Name
-
Modèle 3D JK-190 HV 530x530 - avec cornière de montage pour installation dans un angle (cornière à droite du moteur)
- Description
- DWG (166,16 kB)
Modèles 3D 700x700
- Name
-
Modèle 3D JK-190 HV 700x700 - sans cornière de montage
- Description
- DWG (136,22 kB)
- Name
-
Modèle 3D JK-190 HV 700x700 - avec cornière de montage pour installation dans un angle (cornière à gauche du moteur)
- Description
- DWG (167,82 kB)
- Name
-
Modèle 3D JK-190 HV 700x700 - avec cornière de montage pour installation dans un angle (cornière à droite du moteur)
- Description
- DWG (167,15 kB)
Modèles 3D 860x860
- Name
-
Modèle 3D JK-190 HV 860x860 - sans cornière de montage
- Description
- DWG (139,01 kB)
- Name
-
Modèle 3D JK-190 HV 860x860 - avec cornière de montage pour installation dans un angle (cornière à gauche du moteur)
- Description
- DWG (169,10 kB)
- Name
-
Modèle 3D JK-190 HV 860x860 - avec cornière de montage pour installation dans un angle (cornière à droite du moteur)
- Description
- DWG (168,59 kB)
Modèles 3D 360x360
- Name
-
Modèle 3D JK-190 HV 360x360 - sans cornière de montage
- Description
- DWG (133,46 kB)
- Name
-
Modèle 3D JK-190 HV 360x360 - avec cornière de montage pour installation dans un angle (cornière à gauche du moteur)
- Description
- DWG (163,34 kB)
- Name
-
Modèle 3D JK-190 HV 360x360 - avec cornière de montage pour installation dans un angle (cornière à droite du moteur)
- Description
- DWG (163,72 kB)
Schémas techniques 2D

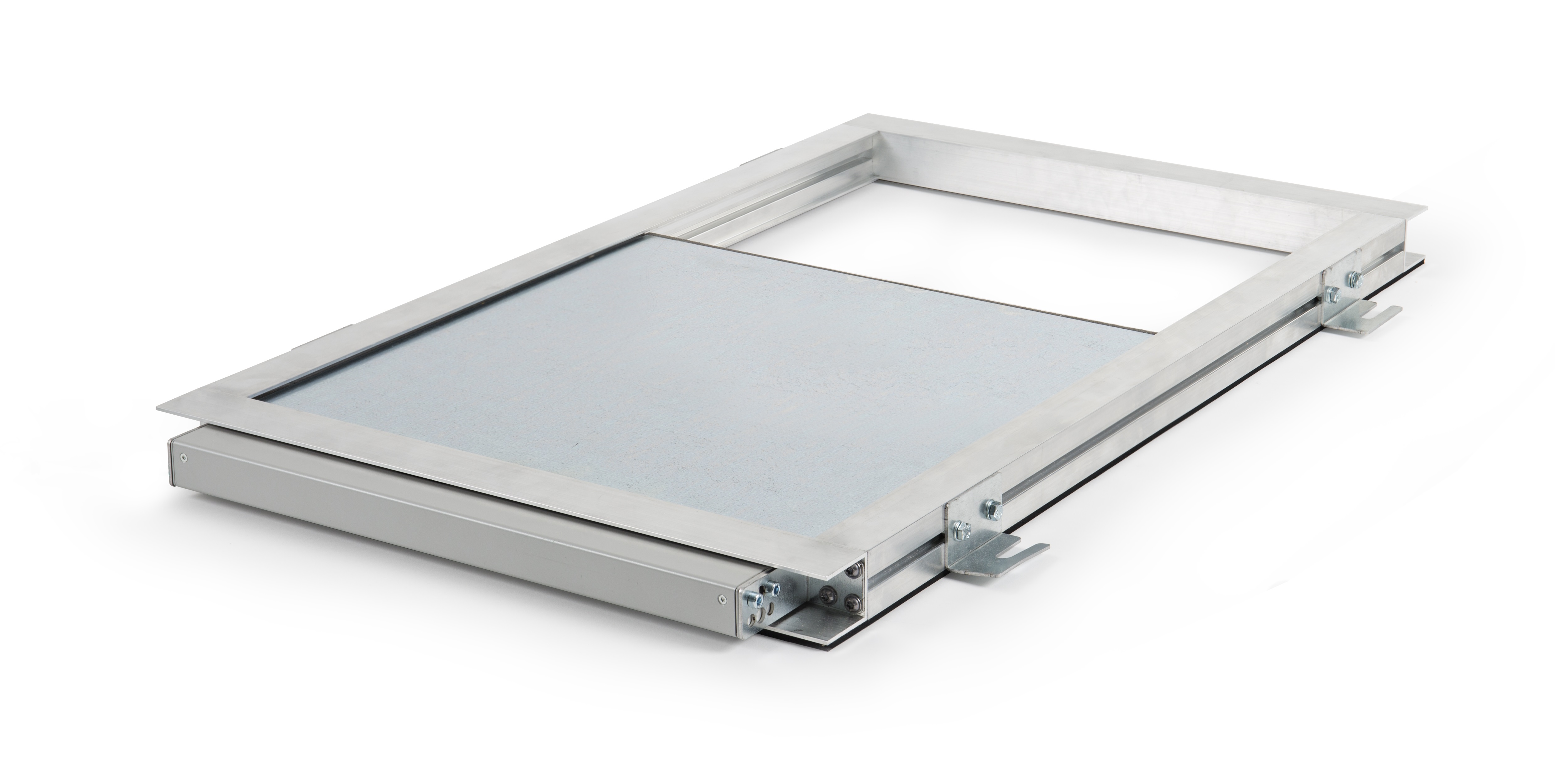

Slide Flap - Clapet de ventilation coulissant
- Solution pour montage en applique - non intégrée
- Idéal lorsque l'ouverture disponible n'est pas supérieure à la surface de ventilation requise
- La faible épaisseur du cadre permet un montage dans une tête de gaine avec peu d'espace disponible
- Moteur à chaîne pré-monté et pré-câblé pour l’ouverture du panneau coulissant
- Moteur à courant continu silencieux
- Pattes de fixation permettant un montage aisé et flexible, même dans un angle
- Uniquement en combinaison avec le système BlueKit
| Type | Slide Flap |
|---|---|
| Cadre | Aluminium |
| Panneau | Acier galvanisé |
| Joint | Mousse de polyoléfine réticulée |
| Type | Moteur à courant continu |
|---|---|
| Alimentation | 24 VDC/0,65A |
| Force de compression | 250 N |
| Sécurité fonctionnelle | 11.000 cycles |
| Durée de vie | >10.000 manoeuvres de sécurité (indication fabricant) |
| Dénommination | Slide Flap 410 | Slide Flap 760 | Slide Flap 1160 |
|---|---|---|---|
| Ouverture du clapet (mm) BxH | 410x300 | 760x350 | 1160x350 |
| Surface nette de ventilation (m2) | 0,12 | 0,26 | 0,40 |
| Zone de montage conseillée pattes de fixation incl. (mm) B1xH1 | 550x817,5 | 900x1077,5 | 1300x1458 |
| Nombre de pattes de fixation | 4 | 6 | 10 |
| Poids(kg) | 7,11 | 13,90 | 27,68 |
| Numéro d'article | 01.630.00 | 01.631.00 | 01.632.00 |
Téléchargez les documents nécessaires pour votre planification ici.
* Faible coefficient Uw
Uw est un coefficient de transmission thermique utilisé pour évaluer la capacité d’isolation d’un matériel. Plus la valeur de ce coefficient est basse, plus le matériel contribue à la réduction des déperditions thermiques.
** Avec surpresseur
Lorsque la gaine d’ascenseur est équipée d’un dispositif de mise sous pression par le bâtiment, un clapet avec moteur à inversion de courant est alors obligatoire. En cas d’incendie, le clapet se ferme.
